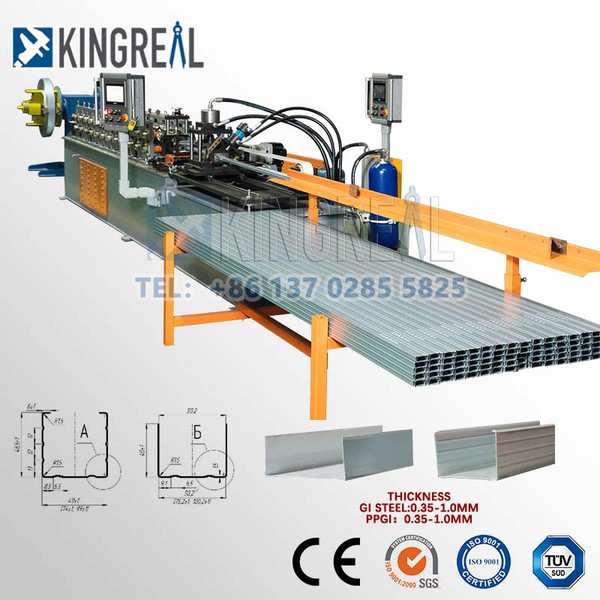

Stud kim loại và máy tạo thành theo dõi

Tài liệu áp dụng:

Thép mạ kẽm (GI), thép cuộn lạnh (CRC), với cường độ năng suất: 245-550 MP

Tốc độ hình thành tối đa

Tối đa 120 m \/ phút

Cuộn đứng đứng

14 Trạm con lăn bao gồm cả con lăn dập nổi.

Năng lượng máy

~ 15 kW

1) Duailer đầu kép: một bộ

Không có lực lượng, cuộn dây thép không có lực lượng thủ công và dừng lại

Chiều rộng cho ăn tối đa: 500mm, cuộn ID phạm vi 508mm ± 30 mm Công suất: Tối đa. 3 tấn

2) Thiết bị hướng dẫn thức ăn

Một thiết bị hướng dẫn trái và phải ở lối vào chính của máy.

Trong quá trình làm việc, nguyên liệu thô ở cả hai mặt của tấm, nhập vào máy

Bên cạnh thiết bị hướng dẫn trái và phải, làm cho nguyên liệu thô và hệ thống hình thành cuộn

Để duy trì vị trí chính xác. Vị trí hướng dẫn có thể được điều chỉnh theo hướng dẫn

Cơ chế vít, và bên trái và phải có thể được điều chỉnh độc lập.

3) Máy tạo thành cuộn chính

Khung thân máy: Nó áp dụng trung tâm gia công bằng thép và gia công CNC

xử lý.

Các con lăn được sản xuất từ ​​thép CR12MOV, xử lý nhiệt dập tắt chân không

Sau khi mài lỗ bên trong và mặt kết thúc, mặt máy tiện CNC hoàn thiện mặt.

Trục được sản xuất từ ​​thép 40Cr, làm nguội và làm nóng nhiệt,

mạ crôm cứng và mài bên ngoài. Đường kính trục

Bước lái xe\/bánh xích, về 14- bước để hình thành

Động cơ chính (Thương hiệu Polaroid) =15 kW, điều khiển tốc độ tần số

4) Punching & Post Thủy lực không ngừng cắt thiết bị

Không ngừng đấm và cắt
Động cơ servo thủy lực: 3 kW; áp suất cắt: 0-14 MPA
Vật liệu công cụ cắt: CR12MOV, (= SKD11 với ít nhất một triệu lần giảm tuổi thọ),

Điều trị nhiệt đối với HRC 58-62 bằng

Công suất cắt được cung cấp bởi trạm thủy lực độc lập động cơ chính

5) Hệ thống điều khiển PLC

Kiểm soát số lượng và chiều dài cắt tự động
Nhập dữ liệu sản xuất (lô sản xuất, PC, chiều dài, v.v.)

Trên màn hình cảm ứng, nó có thể tự động hoàn thành sản xuất.
Kết hợp với: PLC, biến tần, màn hình cảm ứng, bộ mã hóa, v.v.
